Monel 400 vs 316L i marin atmosfære: Pitting-modstand i stænkzonen og atmosfærisk eksponering

Fuld nedsænkning i havvand er ikke det miljø, der svigter mest kystnært rustfrit og nikkel-legeret hardware. Gelændere, dækbeslag, platformtrapper, brokomponenter og strukturelle elementer tilbringer det meste af deres levetid i havluft eller i stænkzonen - båndet af en struktur, der skiftevis fugtes af spray eller tidevand og tørres af vind og sol.

Hvilket metal modstår bedre pitting i havatmosfære og stænk-zoneeksponering?

Monel 400holder sig generelt bedre i marin atmosfære og-sprøjtszoneservice, men de to legeringer fejler på forskellige måder i stedet for, at den ene blot er "mere modstandsdygtig" over hele linjen. Monel 400's nikkel-kobbersammensætning er ikke afhængig af en passiv film af chrom-oxid, som rustfrit stål gør, så dens typiske reaktion på salt-belastet luft er en generel, selv-begrænsende overfladeanløbning eller patina snarere end den skarpe, lokaliserede grubetæring, som kloridfrie ioner først opbygger en kritisk overflade på de kloridfrie ioner.

Type 316L, derimod er helt afhængig af den passive film, og dens molybdæn-forstærkede Pitting Resistance Equivalent (PREN) på ca. 24 sidder lige ved den tærskel, industrivejledning anser for passende til generelle marine atmosfærer -, hvilket betyder, at dens ydeevne er virkelig grænseoverskridende og i høj grad afhænger af det specifikke websted.

Hvorfor Monels fejltilstand er anderledes, ikke bare "bedre"

Special Metals' egen tekniske bulletin for legering 400 angiver marinearmaturer og fastgørelseselementer sammen med pumpe- og propelaksler som kerneapplikationer, hvilket afspejler mere end et århundredes dokumenteret service i præcis dette miljø. Den samme bulletin er eksplicit, at Monel 400's meget lave korrosionshastighed gælder for strømmende havvand, og at stillestående forhold - en dårligt drænet fordybning, en pakning, en fastgørelsesanordning, der sidder mod vådt, uventileret materiale - stadig kan forårsage sprække- og grubetæring.

Denne advarsel er skrevet til nedsænkningsservice, men stænkzonen tilbringer en del af hver tidevands- eller bølgecyklus i en nedsænkning-lignende våd tilstand, så den samme forsigtighed er et rimeligt grundlag for pleje i stillestående, tættede eller sprækker-dannende detaljer selv over vandlinjen. Den ærlige oversigt: Monel 400 er ikke bogstaveligt talt pit-sikker i dette miljø, men dens grundlæggende atmosfæriske adfærd er ensartet overfladeforvitring snarere end den klassiske lokaliserede nedbrydning, der definerer rustfrit ståls fejltilstand.

Hvorfor 316L's PREN sætter den på margenen, ikke komfortabelt inde i den sikre zone

Australian Stainless Steel Development Association (ASSDA), hvis tekniske vejledning er bredt citeret på tværs af den rustfri industri for kyst-korrosion, udtaler, at en PREN på ca. 18 er tilstrækkelig væk fra havpåvirkning, ca. 24 er påkrævet for marine atmosfærer, og ca. 34 kan være nødvendig for alvorlige marine atmosfærer.

Type 316L's PREN, beregnet ud fra dets typiske chrom-, molybdæn- og nitrogenindhold, lander lige omkring det 24-tal - det minimum, der anses for acceptabelt for havatmosfæren, ikke en behagelig margen over det. ASSDAs egen vejledning og Atlas Steels tekniske håndbog siger begge klart, at i mere aggressive marine miljøer vil 316 ikke fuldt ud modstå grubetæring eller det synlige overfladeangreb kendt som tefarvning, selvom det er blevet behandlet som standard "marinkvalitet" af rustfrit stål i årtier.

Kilder: ASSDA, "Preventing Coastal Corrosion (Tea Staining)" og FAQ 6; Atlas Steels teknisk håndbog i rustfrit stål.

Hvad er stænkzonen, og hvorfor er den mere aggressiv end fuld nedsænkning eller generel atmosfære?

Sprøjtzonen er den del af en marin struktur, der periodisk fugtes af bølgepåvirkning, spray eller tidevand og derefter tørres af vind og sol, og den er bredt dokumenteret som den mest ætsende zone på en marin struktur for de fleste metaller, der er - mere aggressive end enten den helt nedsænkede zone eller den generelle atmosfæriske zone over den. Tre mekanismer kombineres for at gøre det til det: konstant gen-beluftning holder niveauet af opløst ilt højt (i modsætning til den mere ilt-udtømte helt nedsænkede zone), den våde-tørre cyklus koncentrerer chlorider på metaloverfladen, når hver befugtningsfilm fordamper, og zonen sidder uden for den praktiske rækkevidde af katodiske beskyttelsessystemer, der beskytter permanente beskyttelsessystemer.

En peer--reviewed simuleret-eksponeringsundersøgelse af lav-legeret stål fandt korrosionsgrad på tværs af zoner fulgte rækkefølgen stænkzonen > nedsænkningszonen > tidevandszonen > atmosfærisk zone, hvor stænkzonen fungerede som det anodiske medlem af en differentiel-beluftningscelle over den mere katodisk.

En separat, legeringsspecifik-undersøgelse af rustfrit stål er endnu mere direkte relevant her: ved at udsætte prøver for skiftevis én-times nedsænkning og syv-timers tørrecyklusser i chloridopløsning, fandt forskerne ud af, at grubetæring fortrinsvis blev påbegyndt under den tørre cyklus, når først chloridkoncentrationen på overfladen holdt {3} en konstant nedsænkning under prøven, viste {3} ingen nedsænkning. sammenlignelig pitting på trods af ens total eksponeringstid. Det er den mekanistiske årsag til, at splash-zone rustfrit hardware kan svigte hurtigere end fuldt nedsænket rustfrit hardware i den samme vandmasse: selve befugtnings-tørrecyklussen, ikke kun kloridtilstedeværelsen, er det, der driver angrebet.

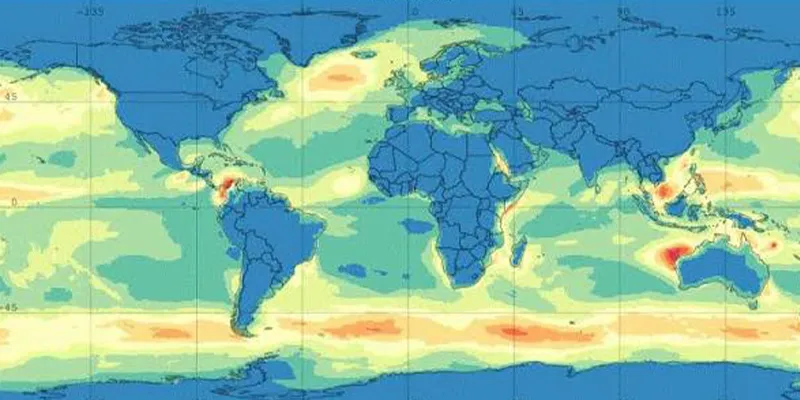

Gælder ISO 9223 atmosfærisk korrosivitetsskala (C1–CX) for Monel 400 og 316L?

Ikke direkte, og dette er en sondring, der er værd at få ret, før du citerer en korrosivitetskategori i en specifikation. ISO 9223 definerer dens C1 (meget lav) til C5 (meget høj) og CX (ekstrem) kategorier ved hjælp af den målte første-års korrosionshastighed for kulstofstål, zink, kobber og aluminium referencekuponer - rustfrit stål og nikkellegeringer er ikke blandt standardens placeringsreferencemetaller, så en korrosion kan ikke være gyldig for 5 316L eller Monel 400, som det kan for de fire uædle metaller.

Kategorierne forbliver nyttige beskrivende som en forkortelse for, hvor aggressiv en given kyst- eller industriatmosfære er, og en peer--bedømt eksponeringsundersøgelse fra 2024 bekræfter det praktiske mønster: prøver af kulstofstål og galvaniseret stål i en marin atmosfære nåede ISO 9223-kategorierne C4-C5, mens rustfrit stål kun viste prøver i stedet for korrosion i den samme overfladestruktur, flere måneder. Behandl en ISO 9223-klassificering som en beskrivelse af miljøets sværhedsgrad for at tage hensyn til materialevalg, ikke som en direkte forudsigelse af korrosionshastighed for nogen af ​​legeringerne i denne sammenligning.

Kilde: ISO 9223:2012, Korrosion af metaller og legeringer - Atmosfærers korrosivitet. Kategoribeskrivelser fortættet for læsbarhed. MDPI (2024) eksponeringsundersøgelse af kulstofstål, galvaniseret stål og rustfrit stål i by- og havatmosfære.

Hvordan sammenlignes Monel 400 og 316L med hensyn til sammensætning og pitting-modstandsmålinger?

De to legeringer er ikke målt på samme skala, og at tvinge dem på én er en almindelig specifikationsfejl. PREN og ASTM G48 ferri-chlorid-grube-/spaltetesten er begge bygget op omkring den passive chrom-oxidfilm, der definerer rustfrit og nikkel-chrom-molybdænlegeringer; Monel 400's korrosionsbestandighed kommer fra en helt anden mekanisme, så hverken PREN eller G48 er en meningsfuld eller standardtest for det. At sammenligne legeringerne betyder derfor at sammenligne sammensætningen og hver enkelt legerings egen mængde miljøspecifikke-beviser, ikke et enkelt delt indeks.

Kilder: ASTM B127 (Monel 400-sammensætning); ASTM A240 (316L sammensætning); Specialmetaller SMC-053; ASSDA PREN vejledning.

Tefarvning vs. lokaliseret pitting

Forvent, at 316L viser et synligt tidligt advarselstegn - tefarvning -, før der udvikles strukturelle huller, mens Monel 400's mere sandsynlige fejltilstand, når den overhovedet forekommer i dette miljø, er begrænset til stillestående sprækker i stedet for den åbne overflade.

316L: tefarvning som den synlige forløber for pitting

ASSDA beskriver tefarvning som let overfladerust, normalt synlig som en udbredt brun-rød misfarvning, forårsaget af aflejret havsalt, der forbliver vådt ned til en meget lav relativ fugtighed - lavere end den fugtighed, der er nødvendig for at holde en ren, salt-fri overflade våd. Den forlængede fugtighed giver kloridioner tid til lokalt at nedbryde den passive film. Den praktiske implikation for en splash-zone eller marine-atmosfærespecifikation: tefarvning er primært æstetisk i sig selv, men det er diagnostisk - en plettet overflade bekræfter, at den lokale kombination af klorid og vådhed, der er nødvendig for grubetæring, er til stede, og overfladefinish (glattere, mere polerede overflader modstår orientering, jo bedre ændring, jo bedre ændring af farven, blødhed). udfald.

316L fasteners: et dokumenteret, specifikt sprække-korrosionssvagt punkt

Marinehardwarefejl koncentrerer sig på et velkendt-geometrisk svagt punkt: sprækken dannet under et fastgørelseshoved, en møtrik eller en skive. I det ilt-udsultede hul bliver chlorid-belastet fugt sur, da den passive film lokalt nedbrydes og ikke let kan gen-passiveres, og korrosion kan udvikle sig usynligt, indtil et fastenerhoved klipper af under belastning - en fejltilstand, der gentagne gange er dokumenteret i marine hardware-fora} og bådvedligeholdelse, spalte-korrosionsmekanisme beskrevet i peer-undersøgelser af spaltegeometri i 316L. At matche skivemateriale til fastgørelseselementet (316L skiver med 316L bolte, ikke en pletteret stålskive, der korroderer først og stryger samlingen) er en almindeligt nævnt lav{13}}omkostningsreduktion.

Monel 400: generel overfladeforvitring, med sprækkerisiko koncentreret i de samme geometriske fælder

Monel 400-hardware, der udsættes for havatmosfære, udvikler typisk en generel, klæbende overfladefarvning snarere end det skarpt lokaliserede angreb, der ses på 316L, i overensstemmelse med dens ikke-passive-filmkorrosionsmekanisme og dens århundrede-lange brug i netop denne applikation. Dens egen producent-dokumenterede sårbarhed er den samme geometriske kategori som rustfrit ståls: stillestående, sprækkedannende-drænede detaljer. En forseglet Monel-flangeflade, et fastgørelseselement indstøbt i vådt, uventileret materiale eller en dårligt ventileret fordybning er dér, hvor Monels stagnerende-forsigtighed for sprækker/gruber faktisk gælder - de åbne, frit skyllede, godt-drænede overflader, der udgør den mest sprøjtende zone-, hvor dens baneeksponering er registreret{{12} stærkeste.

Hvilket metal er bedre egnet til at sprøjte-Zone Fasteners og Marine Hardware?

Monel 400 forbliver det traditionelle førstevalg til kritiske splash-zonebefæstelser, propel- og pumpeaksler og marinearmaturer, netop fordi Special Metals' egen bulletin opregner dem som kerne, længe-etablerede applikationer, og fordi dens fejltilstand i dette miljø er en langsom, synlig overfladeændring snarere end under en skjult boltspalte.

316L fastenere er det langt mere almindelige og økonomiske valg til almindelig marinehardware og er helt tilstrækkelige i mange marine-atmosfæreapplikationer, men den vel-dokumenterede sprække-korrosionsrisiko ved fastenerhoved/møtrik/skive-grænsefladen er et reelt, tilbagevendende vedligeholdelsesproblem, der bør udformes omkring hendes -tilstrækkelige træk, fastgørelseselementer i vådt eller uventileret materiale og periodisk inspektion - i stedet for at blive antaget væk, fordi legeringen er mærket "marine grade".

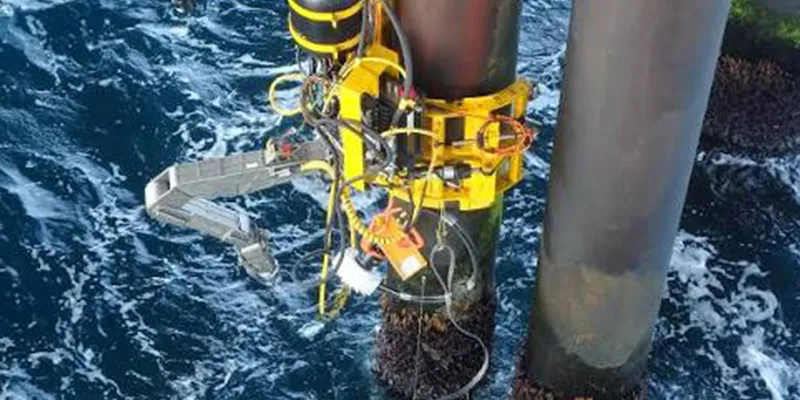

Hvornår skal du angive Monel 400 i stedet for 316L for Marine Atmosphere eller Splash-Zone Service - eller omvendt?

Angiv Monel 400 for kritiske,-svære-at- eller høj-konsekvenssprøjt-zonehardware - propelaksler, pumpeaksler, last-bærende fastgørelseselementer -, hvor en langsom, synlig overfladeændring er at foretrække frem for en skjult revnefejl.

Angiv Monel 400, når komponenten sidder direkte i saltspray eller lejlighedsvis bølgekontakt (eksponering af ISO 9223 CX-type) i stedet for almindelig havluft tilbagetrukket fra vandet.

Angiv 316L til generelle arkitektoniske, strukturelle og hardwareanvendelser i havatmosfære, der er tilbagetrukket fra direkte spray, forudsat at et nedvasknings-/vedligeholdelsesregime er realistisk, og svejsninger er slebet og afsluttet til en jævn kvalitet.

Gå op fra 316L til 2205 dupleks eller en super-duplex-kvalitet snarere end til Monel, når applikationen kræver en rustfri-familie PREN komfortabelt over 34 til hård havatmosfære, og en Cr-baseret passiv film stadig foretrækkes (f.eks. af hensyn til omkostninger, svejsbarhed med almindelige rustfri procedurer{8} eller magnetiske{8}-procedurer).

Undgå strøelse af enten legeringens fastgørelseselementer i vådt, uventileret materiale eller uforseglede sprækker - det er den enkelte afbødning, der på en meningsfuld måde reducerer den fælles stagnerende- sprækkerisiko, som begge legeringer bærer.

Match skive- og fastgørelsesmateriale (316L med 316L, Monel med Monel) i stedet for at blande en korrosionsbestandig-bolt med en skive af lavere-kvalitet, som genindfører et galvanisk og farvende svagt punkt ved samlingen.

Stol ikke på et PREN- eller ASTM G48-resultat for at dimensionere en Monel-komponent, og stol ikke på en ISO 9223 korrosivitetskategori som en direkte forudsigelse af korrosions-hastighed for begge legeringer - brug dem som screeningsværktøjer sammen med den legerings-specifikke dokumentation i denne artikel.

Ofte stillede spørgsmål

Q: Er 316L god nok til en kystbygningsfacade?

A: Ofte ja, især tilbagetrukket fra direkte saltspray med en realistisk afvaskningsplan. Ved alvorlig eksponering direkte mod brydende surf eller saltspray kræver industrivejledning en PREN tættere på 34, hvilket peger mod 2205 duplex, en super-duplex grade eller Monel 400 frem for standard 316L.

Q: Hvad er tefarvning helt præcist, og betyder det, at det rustfrie stål fejler?

A: Tefarvning er en synlig brun-rød overflademisfarvning forårsaget af aflejret havsalt, der holder overfladen våd længere, end den ellers ville være, hvilket muliggør lokal nedbrydning af den passive film. I sig selv er det stort set æstetisk, men det er et ægte advarselstegn på, at de lokale forhold (kloridaflejring plus langvarig fugtighed), der er nødvendige for faktisk grubetæring, er til stede, og det bør anmode om en rengørings- og inspektionsreaktion i stedet for at blive ignoreret.

Q: Hvorfor er stænkzonen værre end at være helt nedsænket i havvand?

A: Sprøjtzonen kombinerer høj ilttilgængelighed (i modsætning til den mere ilt-udtømte, helt nedsænkede zone) med en våd-tørcyklus, der koncentrerer chlorider på metaloverfladen, når hver film af vand fordamper, og den sidder uden for rækkevidde af katodiske beskyttelsessystemer, der bruges på nedsænkede strukturer. Peer--bedømte eksponeringsundersøgelser rangerer stænkzonen som mere ætsende end nedsænkningszonen for flere materialeklasser.

Q: Kan jeg bruge en PREN-beregning til at forudsige, hvordan Monel 400 vil klare sig i dette miljø?

A: Nej. PREN beregnes ud fra indholdet af chrom, molybdæn og nitrogen og er bygget specifikt op omkring den passive chrom--oxid-filmmekanisme af rustfrit og nikkel-chrom-molybdænlegeringer. Monel 400's korrosionsbestandighed fungerer anderledes, så PREN og den relaterede ASTM G48-pittest er ikke meningsfulde eller standardmål for den.

Q: Hvor fejler 316L marine befæstelser oftest?

A: Det mest almindeligt dokumenterede fejlpunkt er sprækken, der dannes under et fastgørelseshoved, en møtrik eller en skive, hvor ilt-udsultet, klorid-belastet fugt bliver lokalt aggressiv, og den passive film ikke let kan gendannes-. Fejl kan udvikle sig usynligt, indtil et fastgørelseshoved klippes af under belastning, hvilket er grunden til, at matchet skivemateriale, dræning og periodisk inspektion af fastgørelsessamlinger er standardbegrænsninger i marine hardwarevejledning.

Q: Fortæller en ISO 9223 korrosivitetsvurdering som C5 eller CX mig, hvor hurtigt min 316L eller Monel komponent vil korrodere?

A: Ikke direkte. ISO 9223's kategorier er defineret ved hjælp af målte korrosionshastigheder for kulstofstål, zink, kobber og aluminium referencekuponer, ikke rustfrit stål eller nikkellegeringer. Bedømmelsen er nyttig som en beskrivelse af, hvor aggressivt det omgivende miljø er, men det er ikke en valideret forudsigelse af korrosions-hastighed for nogen af ​​legeringerne i denne sammenligning.
