Brint er fremtidens brændstof -, men det er også et af de mest nådesløse miljøer for metalliske materialer. I modsætning til olie, naturgas eller endda kuldioxid korroderer brintgas ikke blot metalvægge med en forudsigelig hastighed. Det gør noget langt mere farligt: det invaderer metallets krystalstruktur, erstatter bindingerne mellem atomer og forvandler duktilt, sejt rustfrit stål til et sprødt materiale, der kan splintre som glas - uden varsel. Dette fænomen kaldes brintskørhed (HE), og det er den vigtigste materialefejlmekanisme i brintøkonomien.
Austenitisk rustfrit stål(304L, 316L) er de mest HE-resistente rustfrie kvaliteter, men de er IKKE immune - de er begrænset til lav-brintgas (mindre end eller lig med 1 MPa) over 60 grader pr. ASME B31.12. Til høj-opbevaring og transport af brint (over 1 MPa) kræves nikkellegeringer (Inconel 625, Alloy 825). Duplex og ferritisk rustfrit stål er generelt uegnet til tryksat brintservice.
Mens verden kæmper for at bygge brinttankstationer, grønne brintproduktionsfaciliteter og brintrørledninger, står ingeniører og indkøbsteams over for et kritisk spørgsmål: Hvilken rustfri stålkvalitet kan sikkert håndtere brint ved tryk og temperaturer i deres specifikke anvendelse? Svaret er ikke enkelt - 304, 316, 321, 347, 430, 2205 og 2507 reagerer hver især meget forskelligt på brint, og at vælge den forkerte karakter kan betyde katastrofal fiasko i måneder, ikke år. Denne guide giver det komplette, kvantitative svar.

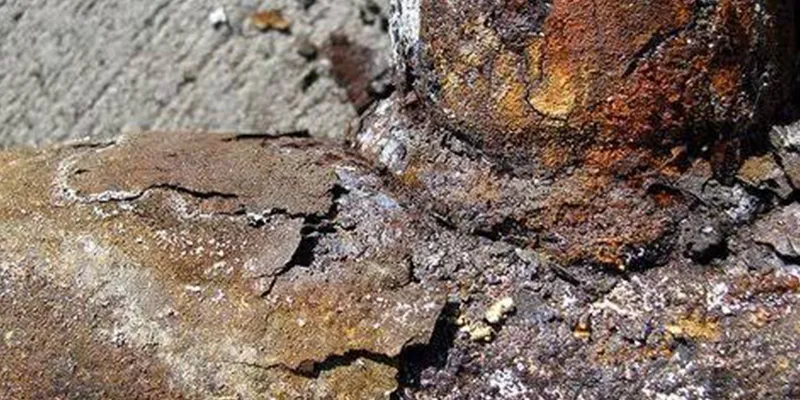

Hvordan brint sprøder rustfrit stål
Brintskørhed opstår, når brintatomer (ikke molekyler) trænger ind i rustfrit stål og akkumuleres ved indre defekter, hvilket skaber et enormt internt tryk, der initierer skøre revner -, hvilket reducerer trækstyrken fra ~60 % til under 10 % og forårsager pludselige, katastrofale brud uden plastisk deformation.
Hydrogengas (H₂) ved stuetemperatur er stabil - H₂-molekyler trænger ikke ind i metal. Det, der trænger ind, er atomart hydrogen (H), som dannes, når H₂-molekyler dissocierer ved metaloverfladen, en proces, der opstår spontant: (1) ved forhøjede temperaturer (over 200 grader bliver termisk dissociation betydelig); (2) under højt tryk (brinttryk øger hastigheden af overfladeadsorption); (3) i nærvær af hydrogensulfid (H2S virker som en katalysator, der dramatisk accelererer hydrogenatomdannelse ved metaloverfladen - et fænomen kaldet "hydrogenpermeation", som er kritisk i sur gas og offshore brintapplikationer); (4) under elektrokemiske processer såsom galvanisering, katodisk beskyttelse eller syrerensning (disse processer genererer atomisk H direkte på metaloverfladen).
Når atomart brint kommer ind i overfladen af rustfrit stål, diffunderer det gennem krystalgitteret. Hydrogenatomer er små - de migrerer hurtigt gennem jern-nikkel-chrommatrixen. Diffusionshastigheden afhænger i høj grad af krystalstrukturen: austenit (flade-centreret kubisk, FCC, fundet i 304/316/321/347) har en lav hydrogendiffusionshastighed (D ≈ 10⁻¹² m²/s) og høj brintopløselighed (fanger brint i gitteret). Ferrit (krops-centreret kubisk, BCC, fundet i 430 og i ferritfasen af duplex 2205/2507) har en høj hydrogendiffusionshastighed (D ≈ 10⁻¹¹ m²/s - ca. 10 gange hurtigere) og lav hydrogenopløselighed hurtigt igennem det (brint). Denne strukturelle forskel er den grundlæggende årsag til, at austenitiske rustfrie stål modstår HE bedre end ferritiske eller duplex-kvaliteter.
De fire brintskørhedsmekanismer i rustfrit stål
Brintskørhed i rustfrit stål fungerer gennem fire samtidige mekanismer - hydrogen-forbedret dekohæsion (HEDE), adsorptions-induceret dislokationsemission (AIDE), trykteorien og hydriddannelse -, som alle reducerer duktilitet og styrke, men i forskellige mikrostrukturer. Den dominerende mekanisme afhænger af legeringssammensætningen og driftstemperaturen.
|
Mekanisme |
Hvordan det virker |
Berørte rustfrie stål |
Temperaturområde |
Sværhedsgrad |
|
HEDE (brint-Enhanced Decohesion) |
H-atomer reducerer atombindingsstyrken ved korngrænser og fasegrænseflader, hvilket gør sprækkeudbredelse lettere langs korngrænser |
Alle SS; især modtagelig ved tidligere austenitkorngrænser i sensibiliseret 304/316 |
–100 grader til +200 grader |
HØJ - intergranulær revnedannelse |
|
AIDE (Adsorption-Induced Dislocation Emission) |
H adsorberet ved revnespidsen reducerer overfladeenergi, muliggør dislokationsemission og letter spaltning-lignende fraktur |
Austenitisk SS (304L, 316L) - stamme-inducerede martensitbaner |
–50 grader til +100 grader |
MODERAT til HØJ |
|
Pressure Theory (Void/Trap Theory) |
H-atomer migrerer til MnS-inklusioner, hulrum og anden-fasepartikler; rekombinere til H2-molekyler, hvilket skaber internt tryk op til 1.000 MPa -, hvilket initierer revner |
Alle SS med indeslutninger (især MnS i standard 304/316); værre i høje-svovlkvaliteter |
–50 grader til +150 grader |
HØJ - intern revnedannelse ved indeslutninger |
|
Hydriddannelse |
H-atomer reagerer med legeringselementer (Ti i 321, Nb i 347, Cr i ferritisk SS) for at danne sprøde metalhydridfaser ved korngrænser |
321 (Ti-stabiliseret), 347 (Nb-stabiliseret), 430 (ferritisk Cr-legering) |
150 grader til 400 grader (hydrid stabilitetsområde) |
MODERAT - grænsefladerevner |
[Kilde] ASM Handbook Vol. 11: Failure Analysis and Prevention (2002); San Marchi, C. og Somerday, BP "Technical Reference on Hydrogen Compatibility of Materials" (SAND2008-1163, Sandia National Laboratories, 2008).
Hvorfor krystalstrukturen er nøglen til HE-modstand
Austenitiske rustfrie stål (FCC-krystalstruktur) er de mest hydrogen-skørhed-resistente rustfrie ståltyper, fordi: (1) brint diffunderer 10 gange langsommere gennem FCC end BCC-jern; (2) austenitgitteret fanger brint i fast opløsning, hvilket bremser dets migration til defekter; (3) højt nikkelindhold (8-10 % i 304/316) stabiliserer FCC-strukturen yderligere. Ferritisk rustfrit stål (BCC) og dupleksstål (som indeholder ~50 % ferrit) er i sagens natur mere modtagelige for HE, fordi BCC-ferrit er en hurtig-diffusionsmotorvej for brint.
The stacking fault energy (SFE) of the austenite phase is also critical. SFE measures the energy required to create a stacking fault (a plane where the regular crystal stacking sequence is interrupted) in the austenite lattice. High SFE austenite (>45 mJ/m²): dislokationskryds-glidning er let, revner forplanter sig ved duktilt mikrohulrumssammensmeltning - mere HE-resistent. Lav SFE austenit (< 20 mJ/m²): planar slip predominates, localisation of strain into narrow bands, easier crack initiation - more HE-susceptible.
|
Rustfrit stål |
Krystal struktur |
SFE (mJ/m²) |
Ni-indhold (%) |
H Diffusionshastighed (relativ) |
HE modstandsrang |
|
304L (S30403) |
FCC (austenit) |
~45–55 |
8–10.5 |
LAV (grundlinje=1x) |
🥇 BEDSTE SS karakter |
|
316L (S31603) |
FCC (austenit) |
~55–70 |
10–14 |
LAVERE end 304L |
🥇 BEDSTE SS karakter |
|
321 (S32100) |
FCC (austenit) |
~40–50 |
9–12 |
LAV |
🥈 GODT (TiC-risiko) |
|
347 (S34700) |
FCC (austenit) |
~40–50 |
9–12 |
LAV |
🥈 GODT (NbC risiko) |
|
304 (S30400) |
FCC (austenit) |
~45–55 |
8–10.5 |
LAV (højere C risiko) |
⚠️ FORSIGTIG (sensibilisering) |
|
316 (S31600) |
FCC (austenit) |
~55–70 |
10–14 |
LAV (højere C risiko) |
⚠️ FORSIGTIG (sensibilisering) |
|
2205 (S31803) |
FCC + BCC duplex |
~50 (austenit) |
4.5–6.5 |
HØJ (ferrit=10x hurtigere) |
⚠️ FORSIGTIG (ferrit) |
|
2507 (S32750) |
FCC + BCC duplex |
~50 (austenit) |
6–8 |
HØJ (ferrit=10x hurtigere) |
⚠️ FORSIGTIG (ferrit) |
|
430 (S43000) |
BCC (ferrit) |
N/A |
< 0.5 |
HØJEST (bcc=hurtigt) |
❌ anbefales IKKE |
[Kilde] SFE-værdier: ASM Handbook Vol. 1 (Egenskaber og udvalg: Irons, Steels, and High-Performance Alloys); H diffusionssammenligning: San Marchi & Somerday, Sandia SAND2008-1163.
Hydrogenskørhedsmodstand af rustfrit stål
316L (UNS S31603) er det bedste-allround rustfrit stål til lav-brintgasservice. 304L (UNS S30403) er acceptabelt, men har en lidt højere HE-modtagelighed under lige betingelser. 321 og 347 tilbyder faktisk ingen HE-fordel i forhold til 316L/Tan, der introducerer deres brint-carrier{9}. HAN-følsomme grænseflader. Duplex 2205/2507 og ferritic 430 er uegnede til tryksat brintservice.
|
Grad |
UNS |
C max (%) |
Ni (%) |
Cr (%) |
måned (%) |
H₂ trykgrænse |
Min T for H₂-brug |
ASME B31.12? |
Flydende H₂ (−253 grader)? |
Samlet HE-bedømmelse |
|
304L |
S30403 |
0.03 |
8–10.5 |
18–20 |
0 |
~1 MPa (10 bar) |
60 grader |
✅ Betinget |
✅ JA |
⭐⭐⭐⭐ GODT |
|
304 |
S30400 |
0.08 |
8–10.5 |
18–20 |
0 |
Ikke tilladt |
N/A |
❌ Ikke opført |
✅ JA (men foretrækker 304L) |
⭐⭐⭐ FORSIGTIG |
|
316L |
S31603 |
0.03 |
10–14 |
16–18 |
2–3 |
~1 MPa (10 bar) |
60 grader |
✅ Betinget |
✅ JA |
⭐⭐⭐⭐⭐ BEDSTE SS |
|
316 |
S31600 |
0.08 |
10–14 |
16–18 |
2–3 |
Ikke tilladt |
N/A |
❌ Ikke opført |
✅ JA (men foretrækker 316L) |
⭐⭐⭐ FORSIGTIG |
|
321 |
S32100 |
0.08 |
9–12 |
17–19 |
0 |
~1 MPa (begrænset data) |
60 grader |
✅ Betinget |
✅ JA |
⭐⭐⭐⭐ BETINGET |
|
347 |
S34700 |
0.08 |
9–13 |
17–19 |
0 |
~1 MPa (begrænset data) |
60 grader |
✅ Betinget |
✅ JA |
⭐⭐⭐⭐ BETINGET |
|
2205 |
S31803 |
0.03 |
4.5–6.5 |
21–23 |
2.5–3.5 |
< 0.1 MPa (1 bar) |
Ambient |
❌ Ikke opført |
⚠️ DBTT bekymring |
⭐⭐ ANBEFALES IKKE |
|
2507 |
S32750 |
0.03 |
6–8 |
24–26 |
3–5 |
< 0.1 MPa (1 bar) |
Ambient |
❌ Ikke opført |
⚠️ DBTT bekymring |
⭐⭐ ANBEFALES IKKE |
|
430 |
S43000 |
0.12 |
< 0.5 |
16–18 |
0 |
< 0.01 MPa |
N/A |
❌ Ikke opført |
❌ NEJ (DBTT over RT) |
⭐ UNDGÅ |
[Kilde] ASME B31.12-2019 Tabel IV-1 (brintrør og rørmaterialer). Tryk- og temperaturgrænser er servicebetingelser, ikke absolutte materialegrænser - verificer altid med projektspecifikation. DBTT-data: ASM Handbook Vol. 1.
Hvorfor lave-kulstofkvaliteter (304L, 316L) er obligatoriske i hydrogen
Angiv altid 304L og 316L - aldrig 304 eller 316 - i brinttjeneste. Kulstofforskellen (0,03% max vs 0,08% max) handler ikke om korrosion (den almindelige årsag til L-kvaliteten), det handler om brintskørhed. Højere kulstofindhold i standard 304/316 øger tætheden af chromcarbider (Cr₂₃C₆) ved korngrænser under svejsning eller høj{11}}temperaturservice. Disse karbidudfældninger udtømmer chrom fra den omgivende matrix (sensibilisering), hvilket skaber chrom{13}}udtømte zoner, som er foretrukne steder for brintakkumulering og korngrænserevner. Kulstofgrænsen på 0,03 % i L-klasser forhindrer dette.
Teknisk regel 1 -Ved brintservice skal du ALTID specificere rustfrit stål af L-kvalitet (304L, 316L). Kulstofforskellen på 0,05 % mellem 304 og 304L (eller 316 og 316L) bestemmer, om kromkarbider dannes under svejsning eller service. I brint er disse{10}}karbidrige korngrænser revneinitieringssteder. Denne regel gælder for ALT brintservice, uanset tryk eller temperatur - er den ikke-omsættelig for rustfrit stål i brintkontakt.
Hvad med 321 og 347 - titan og niob stabiliserede kvaliteter?
321 (titanium-stabiliseret) og 347 (niobium-stabiliseret) austenitisk rustfrit stål er IKKE bedre end 316L i brintdrift. Mens de modstår sensibilisering bedre end 304/316, skaber deres titaniumcarbider (TiC) og niobiumcarbider (NbC) yderligere anden-fase partikel/matrix-grænseflader -, og hydrogenatomer akkumuleres ved alle anden-fasegrænseflader. Flere grænseflader=flere brintfangststeder=højere risiko for HE. Brug kun 321/347, hvor høj-temperaturstyrke (over 425 grader) er påkrævet - ikke til generel brintservice, hvor 316L er det bedre valg.
En legitim ansøgning om 321 i brint: høj-temperatur gasformig brinttjeneste over 425 grader, hvor TiC-udfældninger giver overlegen krybestyrke sammenlignet med 316L. Ved disse temperaturer er brintskørhed også mindre alvorlig, fordi høj temperatur fremmer hydrogendiffusion ud af gitteret (termisk desorption). Men til service under 425 grader foretrækkes 316L.
Duplex og ferritisk rustfrit stål i brint
Duplex rustfrit stål (2205, 2507) er MERE modtagelige for brintskørhed end austenitiske kvaliteter, på trods af deres overlegne modstand mod chloridspændingskorrosion. Ferritfasen i dupleks rustfrit stål fungerer som en hurtig-diffusionsmotorvej for brintatomer, og brintkoncentrering i ferrit reducerer dens duktilitet dramatisk - i nogle test, ferritfases duktilitet falder med 60-80 % i brintmiljøer. ASME B31.12 angiver ikke duplex rustfrit stål som acceptable til hydrogenrør. Brug i stedet austenitiske kvaliteter eller nikkellegeringer.
Problemet er selve dupleksmikrostrukturen: Omtrent 50 % austenit (FCC, hydrogen-resistent) og 50 % ferrit (BCC, hydrogen-modtagelig) findes side om side. Hydrogenatomer, der diffunderer gennem ferritfasen, akkumuleres ved austenit/ferritfasegrænserne, fordi austenit har højere brintopløselighed, men lavere diffusivitet - det fungerer som en brintfælde. Austenit/ferrit-grænsefladen bliver en zone med koncentreret brint, hvilket fremmer intergranulær revnedannelse af HEDE--typen langs fasegrænserne. Undersøgelser af 2205 i{10}}højtryksbrintgas (op til 69 MPa) viser en betydelig duktilitetsreduktion ved alle testede temperaturer (–50 grader til +100 grader).
|
Tilstand |
304L duktilitetstab |
316L Duktilitetstab |
2205 Duktilitetstab |
Fortolkning |
|
Gasformig H₂, 1 MPa, 25 grader |
Lavt (~5-10 % RA-tab) |
Meget lavt (~2-5 % RA-tab) |
Høj (~30-50 % RA-tab) |
Austenitisk SS foretrækkes |
|
Gasformig H₂, 10 MPa, 25 grader |
Moderat (~15-25 % RA-tab) |
Lav (~10-15 % RA-tab) |
Alvorlig (~60-80 % RA-tab) |
Austenitisk obligatorisk; duplex fejler |
|
Gasformig H₂, 1 MPa, 60 grader |
Meget lav (< 5% RA loss) |
minimal (< 3% RA loss) |
Moderat (~25-40 % RA-tab) |
Temperatur beskytter austenitisk; ikke duplex |
|
Flydende H₂, –253 grader, 1 atm |
Minimal (ren H2, ingen dissociation) |
Minimal (ren H2) |
Ukendt/umålt |
Brug austenitisk til flydende H2 |
|
H₂ + H₂S (surt), ethvert tryk |
Moderat HE (H₂S accelererer H-indgang) |
Moderat HE |
Alvorlig HE (ferrit + H₂S) |
Nikkellegering påkrævet (ISO 15156) |
[Kilde] San Marchi, C. et al. "Hydrogen-kompatibilitet af austenitisk rustfrit stål type 316 og 316L," Sandia National Laboratories SAND2007-7994 (2008). Duplex 2205 HE-data: Somerday, BP et al., ASTM STP 1517 (2011).
Ferritisk rustfrit stål (430) i hydrogen - alvorlige begrænsninger
Ferritisk rustfrit stål 430 (UNS S43000) må IKKE bruges i tryksat brintgas ved ethvert tryk over 0,01 MPa (0,1 bar). Kombinationen af BCC krystalstruktur (høj H diffusion), meget lavt nikkelindhold (< 0.5%), and the absence of any FCC phase means hydrogen atoms diffuse rapidly through 430 and accumulate at chromium carbide grain boundaries. Additionally, 430 has a ductile-to-brittle transition temperature (DBTT) above room temperature - meaning it is already brittle at 20°C in the notch-impact test, before any hydrogen exposure. In hydrogen, its ductility drops to essentially zero.
DBTT-problemet bliver ofte overset, men er kritisk: Standard Charpy V-notch-stødtest på 430 viser en slagenergi på kun ~50-60 J ved 20 grader (rumtemperatur), sammenlignet med 200-300 J for 304L/316L ved samme temperatur. Ved 0 grader falder 430 anslagsenergi til ~20-30 J - grænse. Ved –20 grader (mulig i kold brint-tjeneste) bliver 430 skør. Hydrogeneksponering flytter DBTT opad med 30-50 grader -, hvilket betyder, at en 430-komponent, der knap nok er acceptabel ved 20 grader, bliver farligt skør ved 30 grader efter brinteksponering. Det er grunden til, at 430 er forbudt i brintlagrings- og transportkoder.
Standarder og koder
ASME B31.12-2019 er den primære designkode for brintrørsystemer. Det begrænser austenitisk rustfrit stål (304L, 316L, 321, 347) til gasformig brintdrift ved tryk, der ikke overstiger ca. 1 MPa (1.000 kPa, ~10 bar) og temperaturer over 60 grader. Dette er den mest restriktive standard for rustfrit stål i brint, og det er minimumskravet til overholdelse af ethvert brintrørprojekt i USA og de fleste internationale markeder.
|
Legering |
UNS |
ASME B31.12 på listen? |
Max H₂ tryk |
Min temperatur |
Noter |
|
304L rustfrit stål |
S30403 |
✅ JA |
~1 MPa (10 bar) |
60 grader (140 grader F) |
Laveste pris austenitisk H2-kvalitet |
|
316L rustfrit stål |
S31603 |
✅ JA |
~1 MPa (10 bar) |
60 grader (140 grader F) |
BEDSTE SS til H2 - Mo forbedrer modstanden |
|
321 rustfrit stål |
S32100 |
✅ JA |
~1 MPa (10 bar) |
60 grader (140 grader F) |
Only if high-T strength (>425 grader) påkrævet |
|
347 rustfrit stål |
S34700 |
✅ JA |
~1 MPa (10 bar) |
60 grader (140 grader F) |
Only if high-T strength (>425 grader) påkrævet |
|
304 rustfrit stål |
S30400 |
❌ NEJ |
N/A |
N/A |
Ikke opført - brug 304L |
|
316 rustfrit stål |
S31600 |
❌ NEJ |
N/A |
N/A |
Ikke opført - brug 316L |
|
2205 duplex rustfri |
S31803 |
❌ NEJ |
N/A |
N/A |
Ikke opført - HE bekymringer |
|
2507 super duplex |
S32750 |
❌ NEJ |
N/A |
N/A |
Ikke opført - HE bekymringer |
|
430 ferritisk rustfri |
S43000 |
❌ NEJ |
N/A |
N/A |
Ikke anført - HE + DBTT bekymringer |
|
Inconel 625 |
N06625 |
✅ JA (via ISO 15156) |
Ubegrænset |
–196 grader |
Bedst til højt-tryk H2 (over 1 MPa) |
|
Legering 825 |
N08825 |
✅ JA (via ISO 15156) |
Ubegrænset |
–196 grader |
Omkostnings-effektiv nikkellegering til H2 |
[Kilde] ASME B31.12-2019, tabel IV-1 (brintrør og rørmaterialer). Bemærk: 1 MPa ≈ 10 bar ≈ 145 psi. Kontroller altid den aktuelle udgave af ASME B31.12 i forhold til projektspecifikationen.
ISO 15156 / NACE MR0175
ISO 15156 kvalificerer ikke austenitisk eller dupleks rustfrit stål til sur service -, dvs. miljøer, der indeholder BÅDE svovlbrinte (H₂S) og brint. I surgasbrønde og offshore-producerede væsker er brint til stede som et biprodukt af korrosionsreaktionen (H₂S + Fe → FeS + 2H), og denne atomare brint kommer ind i stålet gennem den H₂S-katalyserede vej med hastigheder 10-100 gange højere end i ren brintgas. Til sur brintservice kræves nikkellegeringer (Inconel 625, Alloy 825) kvalificeret i henhold til ISO 15156 tabel 5 - ikke rustfrit stål.
Den kritiske skelnen: ren brintgastjeneste (brinttankstation, brintrørledning) → brug ASME B31.12 → austenitisk rustfrit stål acceptabelt inden for grænserne. sur brint/H₂S-bærende brintservice (offshore-produceret væske, surgasbrønde, raffinaderibrintstrømme med H₂S) → brug ISO 15156 → nikkellegeringer påkrævet, rustfrit stål er ikke anført. Grænsen mellem disse to kategorier er H₂S-partialtryk over 0,05 psia (0,0003 MPa) - over denne tærskel, H₂S katalyserer hydrogenindtrængen og accelererer HE dramatisk.
API 620 / API 650 - Brintlagertanke
API 620 Annex Q regulerer design af lav-brintlagerbeholdere. Austenitisk rustfrit stål (304L, 316L) er tilladt til lagring af flydende brint (–253 grader) og lav-gasformig brintlagring (op til ~1,7 MPa) pr. API 620. Til høj-opbevaring af gasformig brint (over 1,7 MPa), kræver API 620 trykbeholder design, VIII Division eller ASME 620. valgt i henhold til ASME B31.12. API 650 dækker atmosfærisk-tryklagertanke - ikke anvendelig til tryksat brint.
Ofte stillede spørgsmål
Q: Kan 304 rustfrit stål bruges i brintservice?
A: Standard 304 rustfrit stål (UNS S30400) anbefales IKKE til tryksat brintservice. Dets kulstofindhold (op til 0,08 %) gør det modtageligt for sensibilisering (korngrænseudfældning af kromcarbid) under svejsning eller høj-temperaturservice, hvilket skaber chrom-udtømte zoner, som er foretrukne revneinitieringssteder under brinteksponering. Brug i stedet 304L (UNS S30403, kulstof mindre end eller lig med 0,03%). Selv 304L er begrænset til ca. 1 MPa og temperaturer over 60 grader pr. ASME B31.12. For højere tryk, opgrader til 316L (samme grænser) eller Inconel 625 (ubegrænset tryk).
Q: Hvad er tærsklen for brintskørhed for 316L rustfrit stål?
A: 316L rustfrit stål (UNS S31603) er acceptabelt til gasformig brintdrift op til ca. 1 MPa (10 bar) og temperaturer over 60 grader, som angivet i ASME B31.12-2019 Tabel IV-1. Over 1 MPa eller under 60 grader viser 316L et målbart duktilitetstab - forlængelse kan falde fra standard ~60 % til 30–40 % i højtryksbrint. Molybdæn (2-3%) i 316L giver en lille fordel i forhold til 304L i brintservice, primært gennem forbedret modstandsdygtighed over for brintstøttet overfladerevne. For brinttryk over 1 MPa er Inconel 625 (UNS N06625) standardopgraderingen, kvalificeret til ubegrænset tryk og temperatur i brintservice i henhold til ISO 15156.
Q: Hvorfor anbefales duplex rustfrit stål (2205, 2507) ikke til brint?
A: Duplex rustfrit stål 2205 (UNS S31803) og 2507 (UNS S32750) er MERE modtagelige for brintskørhed end austenitiske kvaliteter 304L eller 316L på trods af deres overlegne modstand mod kloridspændingskorrosion. Ferritfasen (krops-centreret kubisk krystalstruktur, ~50 % af mikrostrukturen) har en hydrogendiffusionshastighed, der er cirka 10 gange højere end austenit---brintatomer løber gennem ferriten og akkumuleres ved austenit-/ferritfasegrænserne. Disse fasegrænser bliver revneinitieringssteder under brinteksponering. Undersøgelser viser 2205 duktilitetstab på 60-80 % i højtryksbrint (69 MPa) sammenlignet med 5-25 % for 316L under identiske forhold. ASME B31.12 angiver ikke duplex rustfrit stål som acceptabelt til hydrogenrør - austenitisk rustfrit stål eller nikkellegeringer skal bruges i stedet.
Q: Hvilket rustfrit stål er bedst til opbevaring af flydende brint ved -253 grader?
A: 304L og 316L austenitisk rustfrit stål er standardmaterialerne til opbevaring af flydende brint (–253 grader, ca. 1 atm). Ved kryogen temperatur er flydende brint i det væsentlige rent molekylært H₂ - ingen atomisk hydrogendissociation forekommer, hvilket eliminerer den primære skørhedsmekanisme. Både 304L og 316L har fremragende Charpy V-notch-slagsejhed ved -253 grader (typisk 150-250 J, langt over minimumsværdien på 41 J for PSL-2-service), og de er tilladt til opbevaring af flydende brint i henhold til ASME VIII Division 1 og API 620, stainisk anneks Q, må IKKE anvendes i brint c420, anneks Q. service - dens duktile-til-skøre overgangstemperatur (DBTT) er over stuetemperatur, hvilket gør den skør før enhver eksponering for brint.
Q: Hvilke standarder regulerer rustfrit stål i brintservice?
A: Tre standarder er obligatoriske for rustfrit stål i brintdrift: (1) ASME B31.12-2019 - Brintrør- og slangekode: viser acceptable materialer (304L, 316L, 321, 347 austenitisk SS) med tryk- og temperaturgrænser; (2) ISO 15156 / NACE MR0175 - Materialer til H₂S-lejeservice: ANVISER IKKE austenitisk eller duplex rustfrit stål; nikkellegeringer (Inconel 625, Alloy 825) er de kvalificerede materialer til sur brintservice; (3) API 620 Annex Q / ASME VIII Division 1 - Lagertanke og trykbeholdere: regulerer materialekravene til brintlagertanke. Bekræft altid den gældende standard for din specifikke projektjurisdiktion og applikation.
Q: Hvorfor gør brint rustfrit stål skørt?
A: Brintskørhed forekommer i tre trin: (1) Hydrogengas (H₂-molekyler) dissocierer til atomart brint (H) ved overfladen af rustfrit stål - dette sker under højt tryk, forhøjet temperatur eller i nærvær af H₂S; (2) Atomiske hydrogenatomer diffunderer ind i krystalgitteret af rustfrit stål - de migrerer gennem jern-nikkel-chrommatrixen og akkumuleres på defekte steder: korngrænser, MnS-inklusioner og anden-fase-partikelgrænseflader; (3) Ved disse fældesteder rekombinerer to hydrogenatomer for at danne et H2-molekyle. H₂-molekylerne kan ikke undslippe de mikroskopiske hulrum, hvilket skaber indre gastryk på op til 1.000 MPa - svarende til 10.000 atmosfærer. Dette tryk tvinger metallet til at revne langs korngrænserne (HEDE-mekanisme). Resultatet: duktiliteten falder fra ~60% forlængelse til under 10%; ultimative trækstyrke falder; og brud bliver skørt - uden plastisk deformation for at advare om forestående fejl. Dette er grunden til, at brintskørhed er særlig farlig: det giver ingen advarsel før katastrofale brud.
